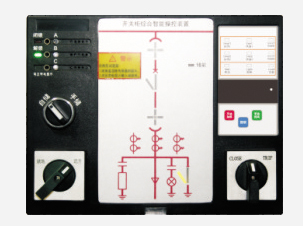

智能開關顯示控制裝置
具備實時動態顯示一次模擬圖及其相應的分合位動作狀態、手車位置指示、儲能指示、接地開關指示、帶電顯示及閉鎖、溫濕度顯示控制、語音防誤提示、多種電力參數測量（如電流、電壓、有功/無功功率、功率因數、有功/無功電能等）、觸頭或電纜搭接頭溫度顯示、RS-485通訊接口等功能，并可安裝多種操作旋鈕和轉換開關，我公司提供了個性化的產品定制策略，選型時，用戶總可選擇到一款適合自己需求的產品和功能組合。
性能特點
直觀的動態模擬圖
防誤語音提示
帶電顯示及閉鎖
溫濕度顯示及模擬控制
遠方/就地、分/合閘、儲能、照明操作
電力參數測量
斷路器觸頭、電纜搭接頭等處實時無線測溫
支持1路RS485通訊接口，Modbos-RTU通訊協議
事件記錄功能
技術指標
顯示
LED顯示/LCD顯示
測量精度
電量精度 0.5級，無功電能2級（僅ESS2700、ESSS2800)
溫度 ±1℃
濕度 ±5%RH
信號輸入
額定電壓 三相三線100V；三相四線57.7V
額定電流 AC1A、5A
功耗 4 VA~9VA
頻率 50/60Hz
溫度范圍 -40~120℃
濕度范圍 0~99%RH
輔助電源
AC/DC 85~265V
功能模塊
通訊接口 RS-485通訊，Modbus-RTU協議
波特率 4800、9600bps
變送輸出 支持1路模擬量輸出：4~20mA（選配）
開關量輸出 2路繼電器輸出
控制繼電器觸點容量 10A/250VAV ，5A/30VDC(常閉觸點)
信號繼電器觸點容量 5A/250VAC ，5A/30VDC(常開觸點)
環 境
工作溫度 -10℃ ~ +65℃
存儲溫度 -20℃ ~ +70℃
相對濕度 ≤95%RH,不結露、無腐蝕性氣體場所
海拔 ≤2500m
安 全
絕緣電阻 ≥100MΩ
交流耐壓 AC2KV/min
EMC 電磁兼容
靜電放電 嚴酷等級III級
浪涌沖擊 嚴酷等級III級
電快速瞬變脈沖群 嚴酷等級III級
外形尺寸
開孔尺寸 119×179 232×170
